Plateforme sur rayonnage

Faire du rayonnage la structure porteuse

Une mezzanine classique repose sur ses propres poteaux, indépendants de tout autre équipement. La plateforme sur rayonnage adopte une logique différente : ce sont les échelles du rayonnage qui portent le plancher. Les montants se prolongent au-delà du premier niveau et supportent les solives des planchers supérieurs, si bien que la même structure assure deux fonctions à la fois, le stockage et le support.

Cette mutualisation change l’économie du projet. À surface créée équivalente, l’investissement est sensiblement inférieur à celui d’une mezzanine autoportante, puisqu’il n’y a pas de structure secondaire à financer. Elle change aussi la densité obtenue : le rayonnage occupe la totalité de l’emprise, du sol au dernier niveau, et l’espace est exploité en continu plutôt qu’en deux couches distinctes.

Le principe convient particulièrement aux activités qui manipulent de nombreuses références en petites quantités : pièces détachées, quincaillerie, cosmétique, pharmacie, textile, e-commerce, distribution spécialisée. Partout où le préparateur se déplace pour prélever à la main, empiler les niveaux de picking réduit les distances parcourues au lieu de les augmenter.

La contrepartie est claire, et il faut l’accepter dès le départ : l’implantation est figée. Les échelles ne peuvent pas être déplacées sans remettre en cause les planchers qu’elles portent. Là où une mezzanine autoportante laisse le sol libre entre des poteaux espacés de plusieurs mètres, la plateforme sur rayonnage impose une trame serrée, dictée par les dimensions des travées.

Les configurations les plus fréquentes

L’installation en R+1 constitue l’entrée de gamme : un niveau de picking supplémentaire desservi par un ou deux escaliers, avec transfert des colis par goulotte, convoyeur ou zone de dépose. Elle suffit souvent à absorber une croissance du nombre de références sans reprendre l’implantation générale.

L’installation en R+2 ou R+3 s’adresse aux bâtiments hauts et aux catalogues très larges. Chaque niveau reproduit la même organisation d’allées, ce qui simplifie le travail des préparateurs et permet une affectation par famille de produits ou par vitesse de rotation. Les niveaux supérieurs accueillent en général les références les plus lentes.

La configuration mixte associe un rayonnage à palettes en partie basse, accessible au chariot, et des niveaux de picking manuel au-dessus. Elle convient aux activités qui reçoivent en palettes complètes et expédient au colis.

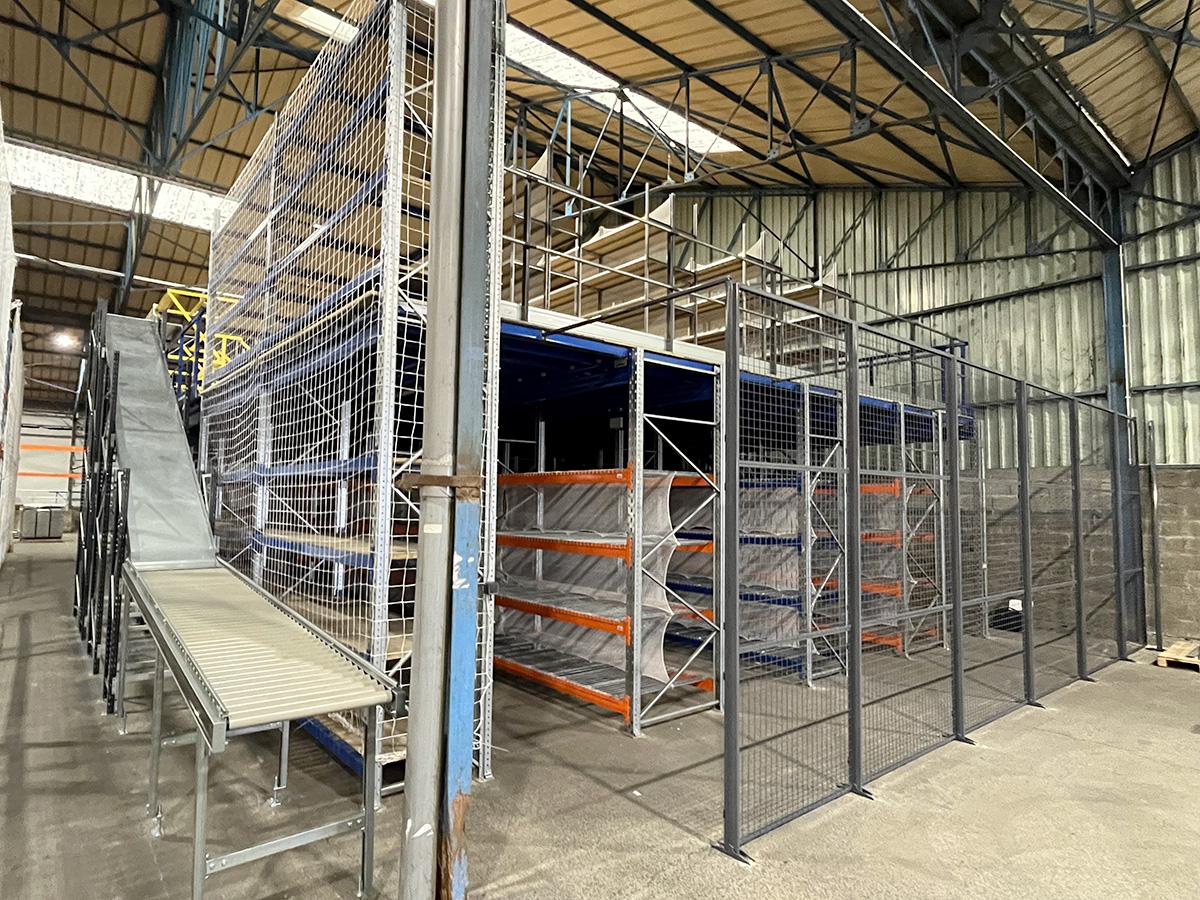

La configuration avec convoyeur intègre dès la conception un système de descente des colis vers la zone d’emballage, par toboggan gravitaire ou convoyeur motorisé. C’est elle qui délivre les meilleurs débits, et c’est aussi celle qui demande le plus d’anticipation sur les flux et sur l’implantation des postes.

Le choix entre ces configurations se décide sur deux critères simples : la stabilité de votre catalogue et le nombre de lignes de commande préparées chaque jour. Un catalogue stable et un volume régulier justifient une installation dense et fortement équipée. Une activité en forte évolution gagne à rester sur une configuration plus simple, quitte à ajouter un niveau ultérieurement si la hauteur et la note de calcul le permettent.

Le tableau de données techniques pour les plateformes sur rayonnage

Ces valeurs sont indicatives. Seule la note de calcul établie pour votre projet fixe les capacités réelles de la structure et doit être affichée sur site.

Concevoir une plateforme sur rayonnage à plusieurs niveaux : les points clés

Décidez du nombre de niveaux à partir de la hauteur libre réellement exploitable, pas de la hauteur sous charpente. Chaque plancher consomme l’épaisseur des solives et du platelage, et il faut conserver au-dessus du dernier niveau le dégagement imposé par le sprinklage, l’éclairage et la ventilation. Sur une charpente à 8 mètres, un R+2 confortable est généralement plus pertinent qu’un R+3 dans lequel personne ne se tient debout.

Réservez cette solution aux charges manuelles. Dès qu’un engin doit monter en étage, la mezzanine autoportante reprend l’avantage : elle offre les trames larges et les capacités roulantes que le rayonnage porteur ne permet pas. Vouloir faire circuler un transpalette électrique sur une passerelle de picking conduit à surdimensionner l’ensemble et à perdre le bénéfice économique de la formule.

Dimensionnez le système de descente avant la surface. Monter des colis est simple, les redescendre au rythme des commandes l’est beaucoup moins. Le débit de la goulotte ou du convoyeur détermine le nombre de préparateurs pouvant travailler simultanément en étage. Une plateforme parfaitement calibrée en capacité mais saturée à la descente ne produit rien.

Gardez la même géométrie d’allées d’un niveau à l’autre. Les préparateurs mémorisent des parcours ; des implantations différentes selon les étages multiplient les erreurs de prélèvement et allongent les temps de formation.

Traitez la sécurité incendie dès l’étude. Un stockage en plusieurs niveaux modifie la répartition des matières combustibles et l’efficacité du sprinklage de toiture. Des têtes intermédiaires sont fréquemment exigées sous les planchers, et cette prescription a des conséquences directes sur la conception des platelages, notamment sur le choix entre panneau plein et caillebotis.

Protégez les pieds d’échelle exposés. Dans une plateforme sur rayonnage, un montant heurté par un chariot ne compromet pas seulement une travée de stockage : il porte les niveaux supérieurs. Les sabots de protection et les protections d’angle en tête d’allée ne sont pas une option.

Anticipez l’éclairage des allées. Les niveaux inférieurs, entièrement couverts, deviennent sombres et rendent la lecture des étiquettes difficile. L’intégration des luminaires dans la structure, allée par allée, se prépare avant fabrication.

Prévoyez enfin les vérifications périodiques. Le rayonnage porteur relève des obligations de contrôle applicables aux installations de stockage : inspection régulière des montants, des lisses et des assemblages, signalement et remplacement des éléments déformés. Un montant endommagé sur une structure porteuse ne se redresse jamais, il se remplace.

Associez les préparateurs à la définition des allées et de la hauteur des niveaux. Ce sont eux qui prélèveront plusieurs centaines de fois par jour, et un niveau bas mal placé ou une allée trop étroite se paie chaque heure de la vie de l’installation. Cette consultation, menée avant la validation des plans, ne coûte rien et fait gagner beaucoup en productivité réelle.

Votre plateforme sur rayonnage sur mesure avec MEGA MAINTENANCE

La plateforme sur rayonnage réunit plusieurs atouts pour l’entreposage de marchandises : un coût au mètre carré créé inférieur à celui d’une mezzanine industrielle autoportante, une densité de stockage maximale sur l’emprise disponible, une réduction des distances parcourues en préparation de commandes, une mise en œuvre rapide en site occupé et une structure entièrement boulonnée, robuste et galvanisée, donc démontable et transportable.

Elle a aussi ses limites, qu’il vaut mieux connaître avant de choisir : implantation au sol figée par la trame des rayonnages et des étagères, manutention par élévateur ou nacelle exclue en étage, et évolutivité plus contrainte qu’avec une plateforme industrielle indépendante. Le bon arbitrage dépend de la nature des produits, du poids des palettes et de la stabilité prévisible de l’organisation logistique.

MEGA MAINTENANCE aborde ces projets par l’analyse des flux avant le choix de la structure. L’étude porte sur le nombre de références, les volumes de prélèvement, les rotations et le nombre de préparateurs et caristes, puis se traduit en plan d’implantation, choix du système de descente et de déchargement, dimensionnement des accès et note de calcul conforme aux référentiels applicables au rayonnage et aux structures métalliques.

Nos solutions sont fabriquées sur mesure avec un délai de production standard de 3 à 4 semaines. Le montage est accompagné sur site, phasé pour limiter l’interruption d’exploitation de l’entrepôt, réalisé en toute sécurité et livré avec la signalétique de la capacité de charge admissible par niveau, par étagère et par plateau.

MEGA MAINTENANCE assure enfin le suivi dans le temps, qui compte davantage ici que sur une mezzanine industrielle autoportante : inspection périodique du rayonnage porteur, contrôle des protections et des garde-corps, remplacement des éléments endommagés, extension ou ajout d’un niveau lorsque la hauteur disponible et la note de calcul le permettent.

Sur le plan économique, la comparaison avec une extension de bâtiment ou une location complémentaire est rarement discutable : la plateforme sur rayonnage figure parmi les moyens les plus rapides et les moins coûteux d’augmenter une capacité de stockage de charges légères dans un entrepôt ou un atelier de logistique. L’amortissement se calcule en rapportant l’investissement total à la surface utile créée, puis en le confrontant au loyer annuel au mètre carré pratiqué dans votre secteur, sans oublier le gain de temps obtenu en préparation de commandes.

Si votre besoin suppose des charges lourdes, des engins de manutention devant circuler en étage, ou un sol devant rester dégagé sur toute sa hauteur, la mezzanine industrielle autoportante constitue la réponse adaptée.
